Produkt­beschrei­bung

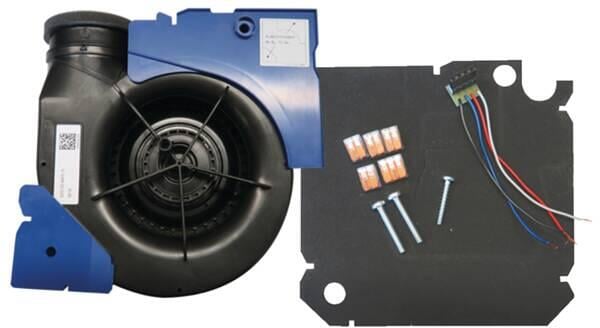

Besondere Eigenschaften: Ventilatoreinsatz-Kit zum Einsatz in ER 17-Unterputzgehäusen

• Austausch alter ER 17-Ventilatoreinsätze durch energiesparenden ER EC RF17.
• Reduzierte Leistungsaufnahme um bis zu 90 % im Vergleich zum ER 17.
• Verbesserte Schallleistung im Vergleich zum ER 17.
• Zeitgemäßes Design durch neue Abdeckungen ER-A/ER-AK/ER-AH/ER-AB. Erweiterung der Steuerungsmöglichkeiten durch Kombination mit ER-A/ER-AK/ER-AH/ER-AB-Abdeckungen.
• Keine aufwendigen Austauscharbeiten notwendig.
• Merkmale: 2-stufiger Ventilator zum Einbau in Unterputzgehäuse UP-/UPD-/UPB 17. Fördervolumen 30 m3/h / 60 m3/h in Verbindung mit der Standardabdeckung ER-A. Bei Verwendung der Abdeckungen (ER-AK, ER-AH, ER-AB) auch 20 / 30 / 40 / 60/ 100 m3/h möglich.
• Einschaltverzögerung 60 s. Nachlaufzeit 15 min. Für Einzelraumentlüftung mit einem einzelnen Ventilator.
• Adapterplatine mit 5 Klemmen für schnelle Montage des Ventilators im Gehäuse.
• Beiliegendes Montagezubehör für die Installation des Ventilatoreinsatzes im ER 17-Gehäuse. ER EC RF17 entspricht der Schutzart IP X5 und kann somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise.
• Schutzklasse II. Die steile Kennlinie zeigt das hohe Druckvermögen des ER EC RF17-Ventilators.
• Robuster energiesparender EC-Motor.
• Motor mit thermischem Überlastungsschutz.
• Wartungsfrei, mit beidseitig geschlossenen Kugellagern.Artikel: ER EC RF17, Fördervolumen: 20 m3/h / 30 m3/h / 40 m3/h / 60 m3/h / 100 m3/h / Je nach Abdeckungsvariante Stufen variabel einstellbar. ER-A: Stufe 1 = 30 m3/h, Stufe 2 = 60 m3/h. ER-AK/ER-AB: Stufe 1 und Stufe 2 = 20/30/40/60/100 m3/h einstellbar. ER-AH: Stufe 1 = 20/30/40 m3/h, Stufe 2 = 60/100 m3/h einstellbar. Drehzahl: 500 1/min / 800 1/min / 1050 1/min / 1250 1/min / 1800 1/min, Luftrichtung: Entlüftung, Drehzahlsteuerbar: nein, Reversierbarkeit: nein, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz, Leistungsaufnahme: 2 W / 2,5 W / 3 W / 5 W / 17 W, Schutzart: IP X5, Netzzuleitung: 4 / 1,5 mm2, Einbauort: Wand / Decke
• Einbauart: Unterputz, Systemart: dezentral, Material Gehäuse: Polypropylen (PP)
• Farbe: schwarz, Gewicht: 0,7588 kg, Gewicht mit Verpackung: 1,053 kg, Filterklasse: ISO Coarse 30 % (G2), Ausblasrichtung: seitlich, Breite: 225 mm, Höhe: 87 mm, Tiefe: 215 mm, Breite mit Verpackung: 280 mm, Höhe mit Verpackung: 155 mm, Tiefe mit Verpackung: 280 mm, Fördermitteltemperatur bei IMax: 40 °C, Schalldruckpegel: 26 dB(A) / 36 dB(A), Nennweite: 75 mm / 80 mm

Für UP-Gehäuse UP-/UPD-/UPB 17, Fördervolumen 30 m³/h / 60 m³/h, Einschaltverzögerung 60s, Nachlaufzeit 15min, für Einzelraumentlüftung mit einem einzelnen Ventilator, zur Montage im ER 17 Gehäuse, Schutzart IPX
